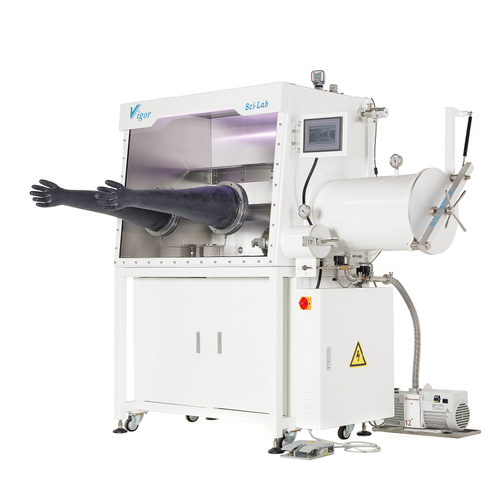

威格标准手套箱系列

发表时间:2019-04-10 16:11

威格手套箱严格执行行业工业标准,保证每一个部件的超高质量。我们的手套箱采用模块化设计,您可以根据实验和生产需求,扩展功能来满足您的要求。我们的各系列手套箱系统可以确保低水含量,低氧含量,低泄漏率。根据您对手套箱环境的惰性要求,威格始终都能为您提供技术解决方案。

威格从设计到手套箱成品始终秉承先进的理念,特有的专业密封技术可以满足用户对手套箱水氧含量的要求。

所有零部件均来自世界知名制造供应商。可灵活配置冰箱,空调,冷热阱、镀膜机、匀胶机等多种类型配件,满足您的所有需求。


技术参数


-箱体

材料

304不锈钢,外表面白色烤漆,内表面金属拉丝

内部尺寸

(可定制)

长度:1200/1500/1800/2400mm

深度:单面操作箱体750mm;双面操作箱体1000mm

高度:900mm

搁物架

304不锈钢材质,高度固定式/可调式

安装于箱体背部或悬挂于顶部((适用于双面操作箱体)

注:长度取决于箱体长度

前窗

钢化玻璃,厚度8mm(可定制)

照明

LED,前置

手套口

铝,O型圈密封,直径220mm

手套

丁基橡胶材质,厚度0.4mm

接口

KF40法兰接口

电源接口

1个(110/220V)

过滤器

安装于箱体进出气口

-大过渡舱

材料

304不锈钢,外表面白色烤漆,内表面金属拉丝

位置

箱体左侧或右侧

尺寸

370 mm内径 x 600 mm内长

传送方式

内部移动托盘,易拆卸

内部托盘

304不锈钢

舱门

双门,阳极氧化铝材料,厚度10mm

操作方式

手动操作;自动操作

可选配置

方形过渡舱

L-型过渡舱

圆柱形

T-型过渡舱

方形,

T-型过渡舱

-小过渡舱

材料

304不锈钢,外表面白色烤漆,内表面金属拉丝

位置

箱体左侧或右侧

尺寸

150 mm内径 x 300 mm内长

传送方式

移动托盘

内部托盘

304不锈钢

舱门

双门,阳极氧化铝材料,厚度10mm

操作方式

手动操作

-底部支架

底部可调节脚,可调节高度;底部安装脚轮,以便移动

-箱内电源线

提供手套箱内部2孔、3孔插座

-可选配件

低温冰箱、显微镜、OLED封装系统、空调、除尘系统、匀胶机、加热过渡舱(圆舱)、T型舱、热板、冷热阱、水氧探头保护装置、循环冷却水系统

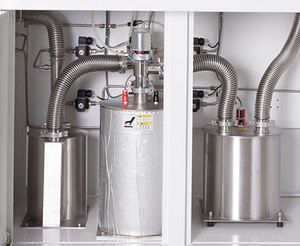

   -净化系统

威格气体净化系统凭借着独特的模块化气体处理系统和高效的气体纯化技术,满足用户对更高纯度气体的要求,同时还可与其他配置型号的手套箱对接,旨在为用户提供一个多样化、多功能、高效率的实验环境。

威格手套箱净化系统,标配有单柱、双柱、有机柱可再生。气体纯化柱净化饱和后,可用氢气和氩气或氮气的混合气再生,恢复净化能力。我们提供的不仅仅是净化,更是为了满足您对气体净化的各种不同应用要求。

  • 高效气体除氧除水净化器

  • 氧气(O2)<1 ppm 水(H2O)<1 ppm

  • 优秀自动化控制能力

  • 其他杂质气体吸附柱可选


技术参数

控制系统:由西门子的PLC和7"彩色触摸屏组成

真空泵:油泵,速率可达12m3/h

管路:不锈钢

主控阀门:电磁气动阀/电气动控制

工作气体:氮气、氩气、氦气

再生气体:N2 或 Ar/H2 混合气 (H2浓度:5-10 %)

运行机理:闭路循环

可净化箱体体积:可达5m³

指标:H2O<1PPM;O2<1PPM

再生:自动再生程序

箱体压力控制:自动压力控制,脚踏开关辅助手动控制 (压力调整范围:± 10mbar)

单柱/双柱/有机柱可再生

项目/名称

单柱

双柱

有机柱可再生

设备尺寸(mm)L/W/H

550/880/830

610/1180/830

605/880/830

气体纯化柱

1

2(一备一用)

1

吸附能力

O2:45-60L  H2O:1.5-2kg

O2:90-120L  H2O:3-4kg

-

除水除氧,气体纯化柱吸附饱和后,可用氢气和氩气或氮气的混合气再生,恢复其吸附能力。

有机溶剂吸附柱

1

1

吸附饱和后再生,恢复其吸附能力

循环风机

1个,流量60或者90m³/h
